Stazione Laser
Attività di riferimento:

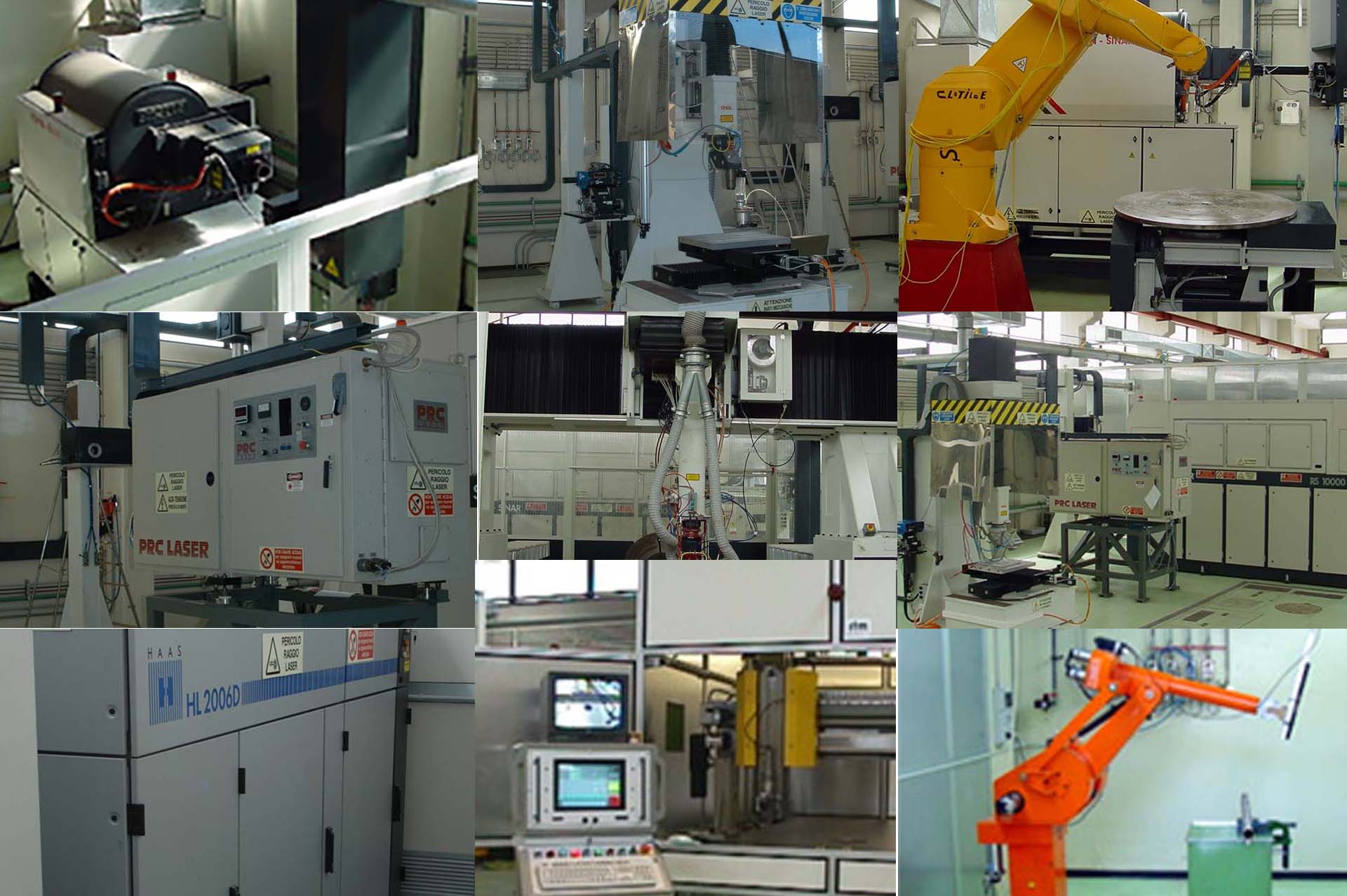

Il laboratorio laser, gestito dal Consorzio CALEF, dispone di:
- sorgente laser a CO2 da 6 kW con stazione di lavoro costituita da un sistema di movimentazione a 3 gradi di libertà x,y,z per piccoli prototipi o, in alternativa, da un sistema robotizzato per componenti a geometria complessa;
- una sorgente laser a CO2 da 1,8 kW con stazione di lavoro a portale per componenti di grosse dimensioni (3 x 2 metri circa);
- un sorgente laser a CO2 da 10 kW con stazione di lavoro a portale per componenti di grosse dimensioni (3 x 2 metri circa);
- sorgente laser a stato solido Nd-Yag da 2 kW, con stazione di lavoro costituita da un sistema a portale di medie dimensioni (1x0.8 metri circa) o, in alternativa, da un sistema robotizzato di piccole dimensioni per la realizzazione di traiettorie complesse
Sorgente laser a CO2 da 6 kW con stazione di lavoro costituita da un sistema di movimentazione a 3 gradi di libertà x,y,z per piccoli prototipi o, in alternativa, da un sistema robotizzato per componenti a geometria complessa

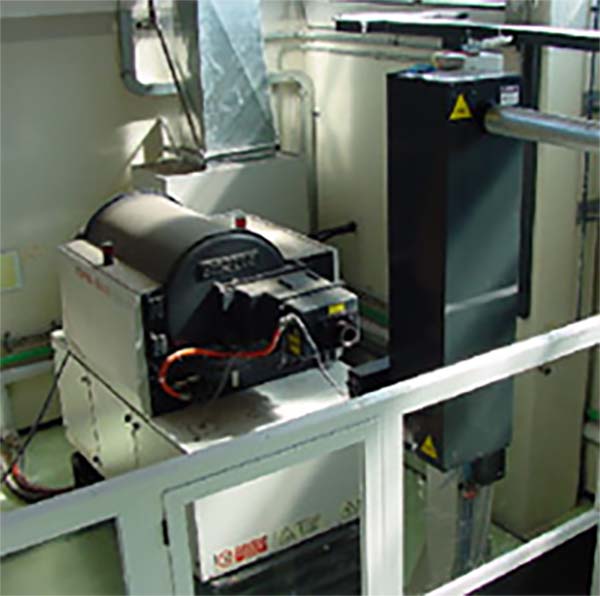

Caratteristiche Sorgente laser CO2 Rofin Sinar 860 HF
Flusso trasverso
Funzionamento continuo ed impulsato
Lunghezza d'onda 10,6 mm
Potenza nominale 6 kW
Fattore di qualità del fascio M2<7
Divergenza >=3 mrad
Assorbimento 70 kVA
Raffreddamento 60 kW

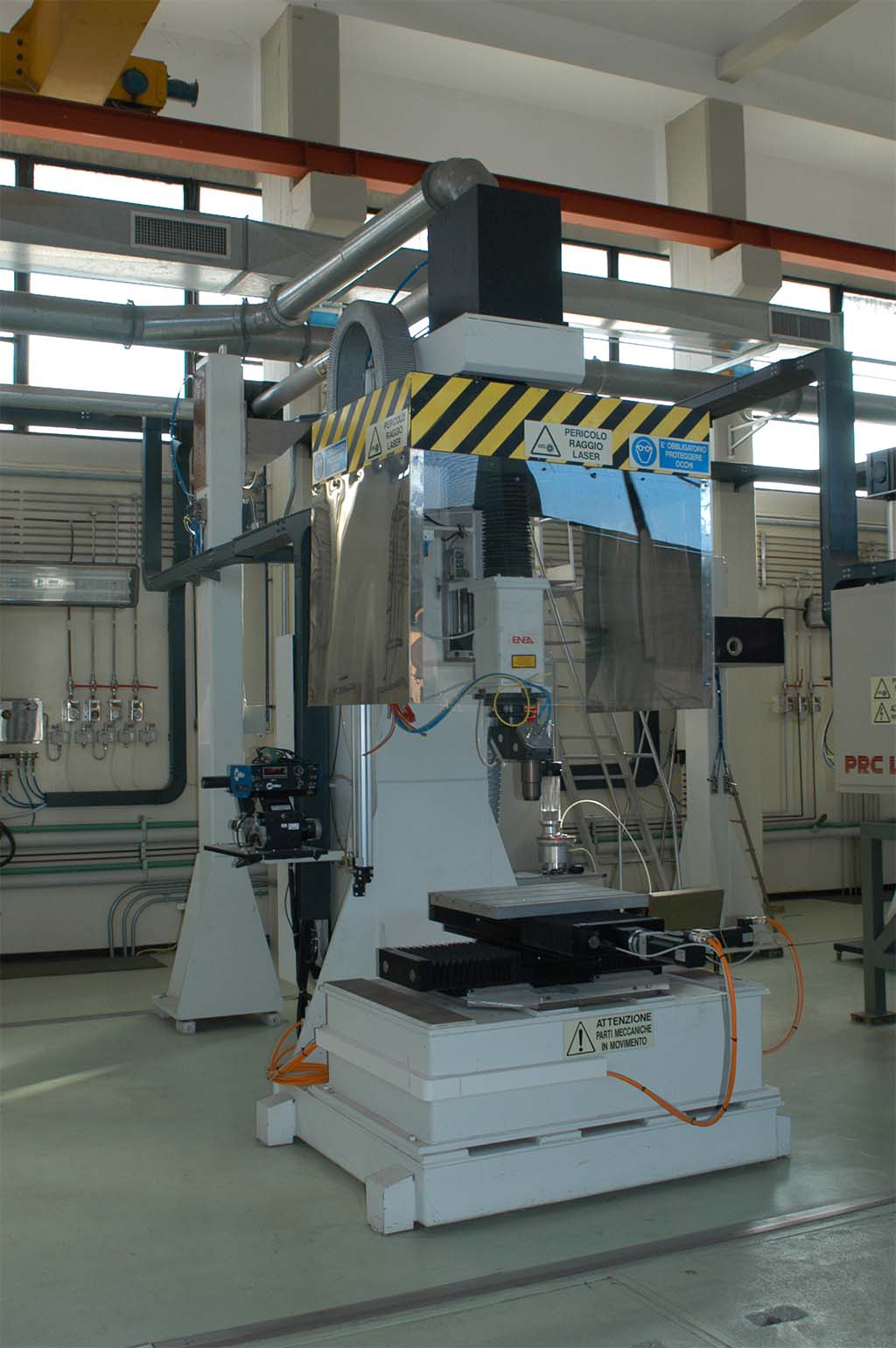

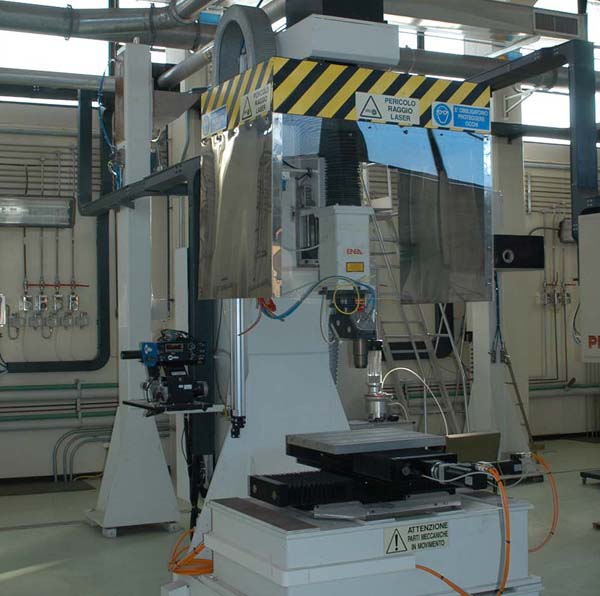

Caratteristiche Sistema di movimentazione a 3 gradi di libertà X,Y,Z ad ottica fissa
Area di Lavoro X=Y=Z= 1000 mm
Velocità massima di movimentazione assi
Vx= Vy=Vz=100mm/s

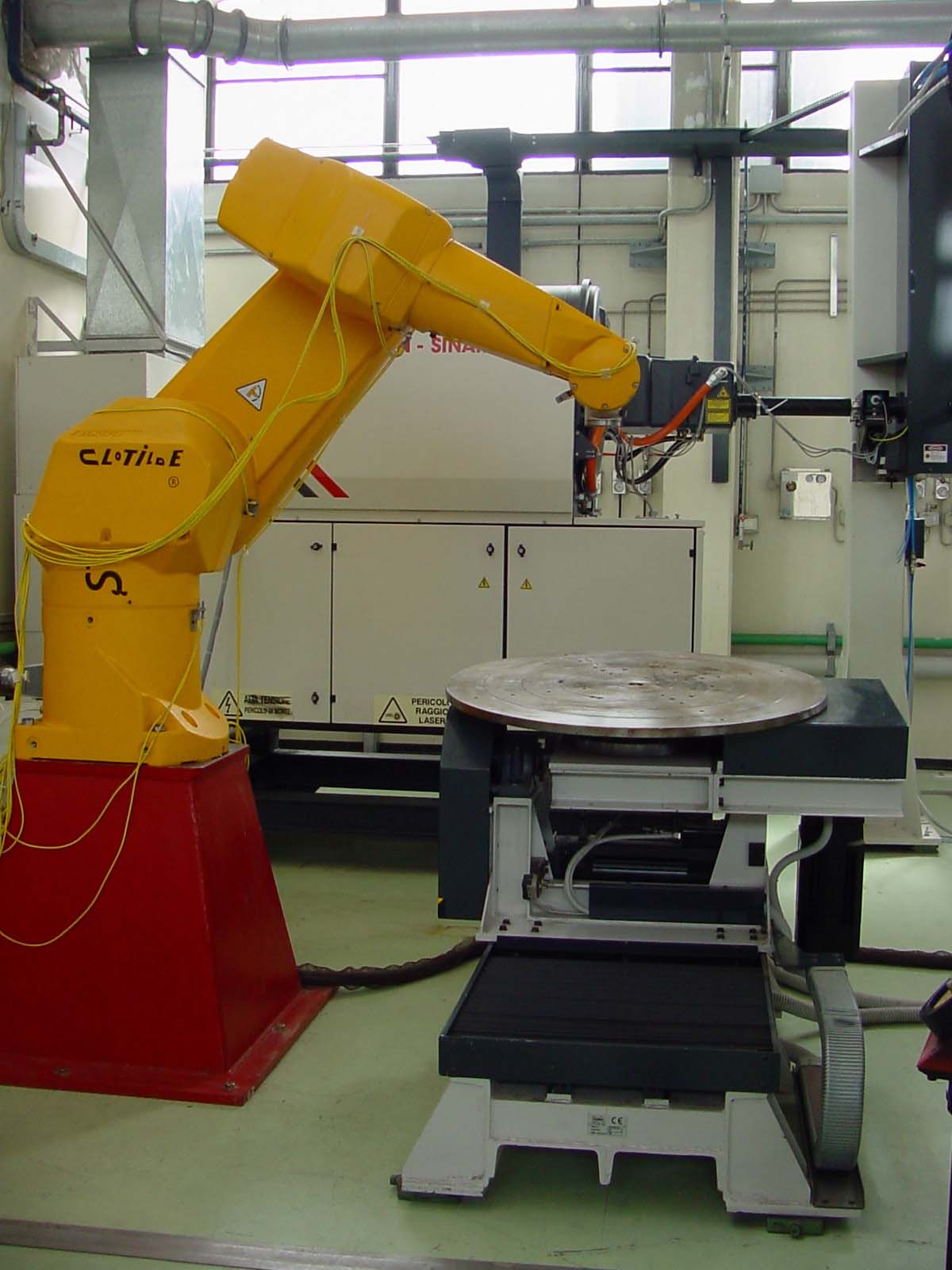

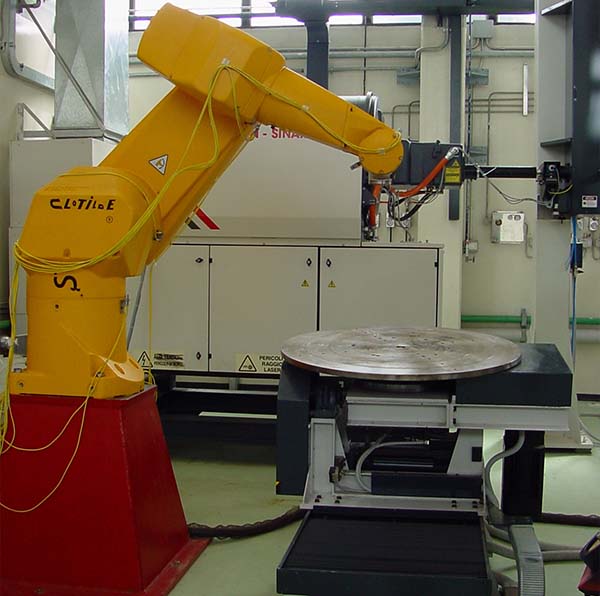

Caratteristiche Manipolatore RX 170 a 9 gradi di libertà per saldature in 3 dimensioni su traiettorie complesse
Robot a 6 assi più tavola rotativa a 3 assi
Raggio di lavoro massimo (assi 1 e 5) 1700 mm
Raggio di lavoro minimo (assi 1 e 5) 390 mm
Raggio di lavoro (assi 2 e 5) 490 mm
Raggio di lavoro (assi 3 e 5) 750 mm
Velocità massima al centro di gravità 11,9 m/s
Ripetibilità ±0,04 m
Sorgente laser a CO2 da 1,8 kW con stazione di lavoro a portale per componenti di grosse dimensioni (3 x 2 metri circa);
Sorgente laser a co2 da 1,8 kw con stazione di lavoro a portale per componenti di grosse dimensioni

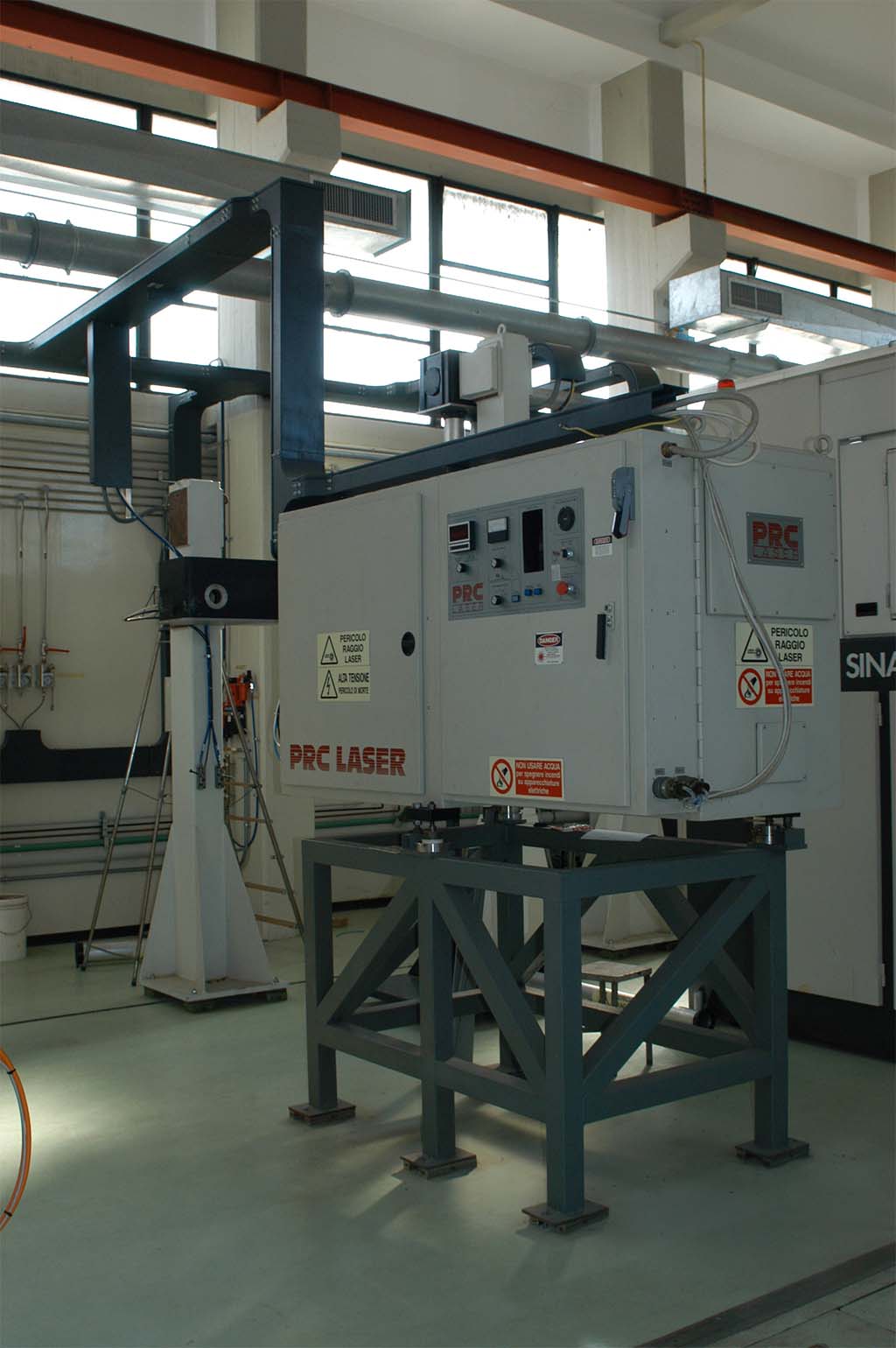

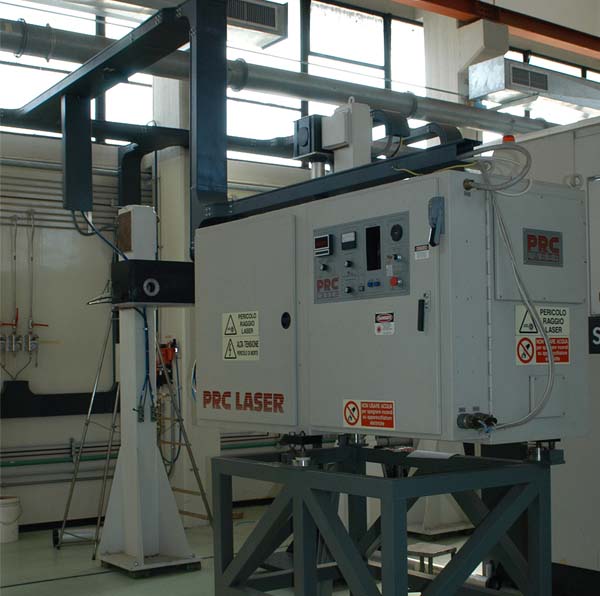

Caratteristiche Sorgente laser a CO2 PRC SL 2000
Flusso trasverso
Funzionamento continuo ed impulsato
Superimpulso D modeTem00+Tem01
Lunghezza d'onda 10,6 µm
Potenza nominale 1,8 kW
Fattore di qualità del fascio M2<1.2
Divergenza <=2 mrad
Assorbimento 40 kVA
Raffreddamento 13 kW

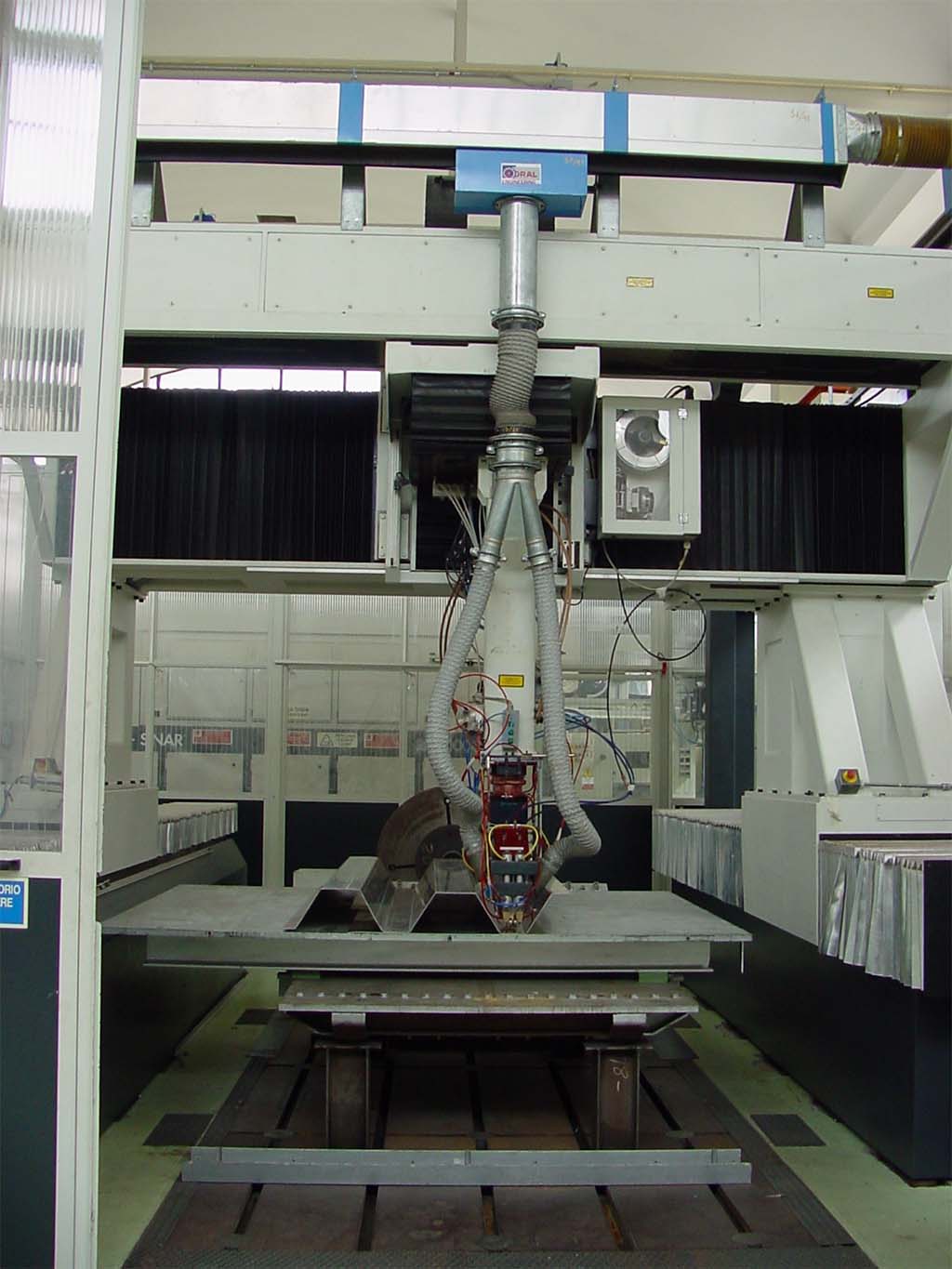

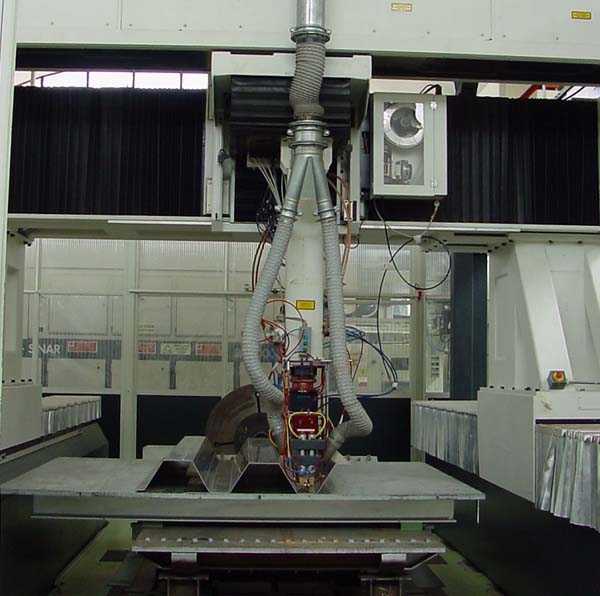

Caratteristiche Stazione di lavoro GRANDI MOLI ad ottica mobile
Assi cartesiani X,Y,Z, tavola rotativa, a, per saldature circonferenzialize basculante F
Area di lavoro
X= 3500 mm
Y= 2000 mm
Z= 500 mm
Velocità massima di movimentazione assi
Vx= 100 mm/s
Vy= 100 mm/s
Vz= 80 mm/s
Va= 30 rpm
VF= 15°/s
Sorgente laser a CO2 da 10 kW con stazione di lavoro a portale per componenti di grosse dimensioni (3 x 2 metri circa);
Sorgente laser a co2 da 10 kw con stazione di lavoro a portale per componenti di grosse dimensioni

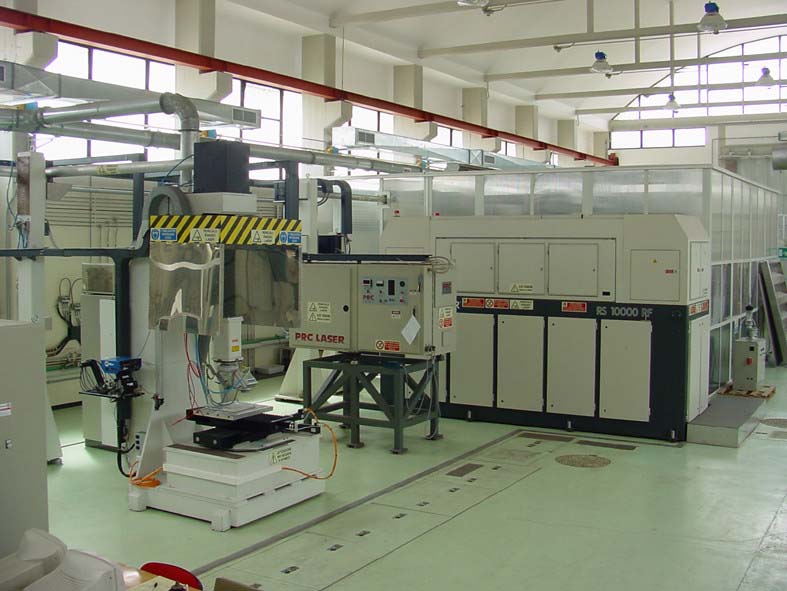

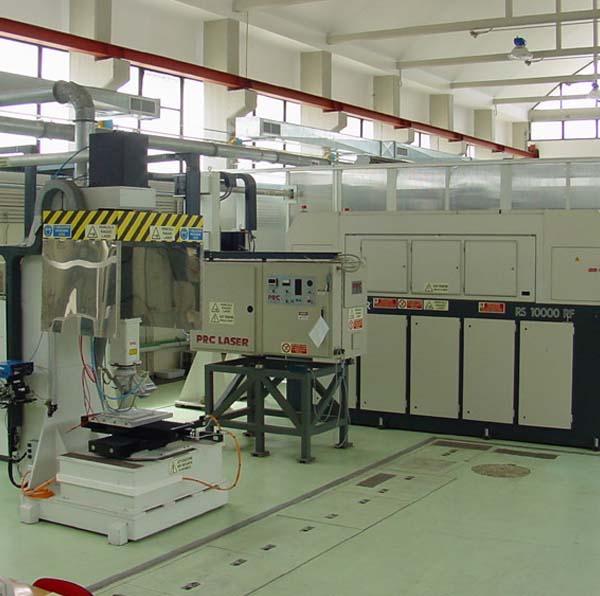

Caratteristiche Sorgente laser a CO2 RS 1000 RF
Flusso assiale veloce
Funzionamento continuo ed impulsato
Lunghezza d'onda 10,6 µm
Potenza nominale 10 kW
Fattore di qualità del fascio M2<5
Divergenza <=1,5 mrad
Assorbimento 170 kVA
Raffreddamento 200 kW
Sorgente laser a stato solido Nd-Yag da 2 kW, con stazione di lavoro costituita da un sistema a portale di medie dimensioni (1x0.8 metri circa) o, in alternativa, da un sistema robotizzato di piccole dimensioni per la realizzazione di traiettorie complesse
Sorgente laser a stato solido nd-yag da 2 kw con stazione di lavoro costituita da un sistema a portale di medie dimensioni o, in alternativa, da un sistema robotizzato di piccole dimensioni per la realizzazione di traiettorie complesse

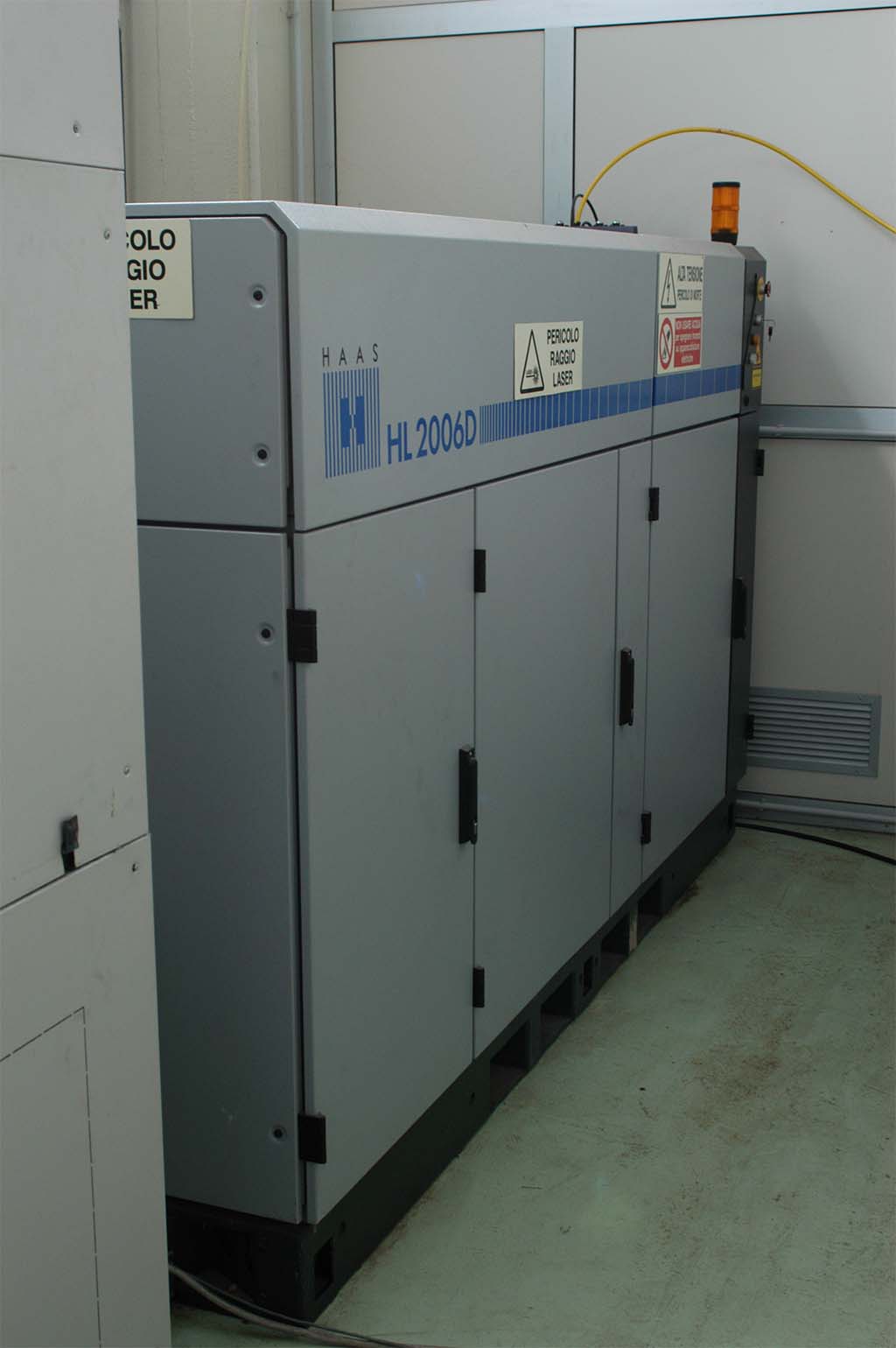

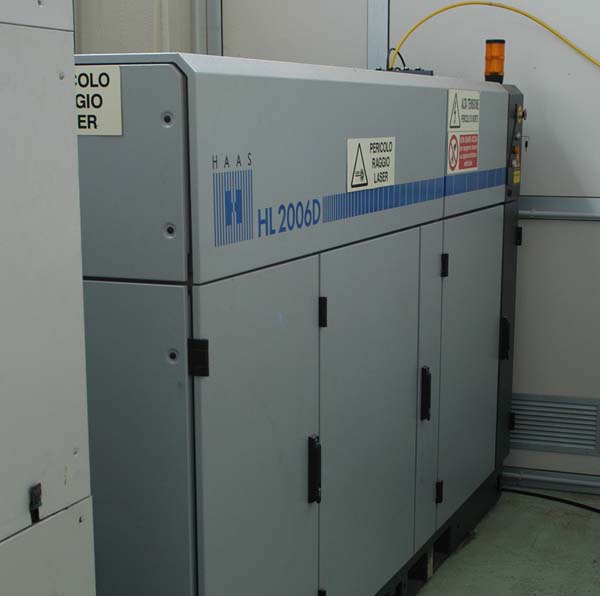

Caratteristiche Sorgente laser Nd-Yag HAAS HL 2006 D
Questa tipologia di sorgente, rispetto a quelle tradizionali a CO2, presenta il vantaggio del trasporto del fascio in fibra ottica
Funzionamento continuo ed impulsato
Trasporto del fascio con fibra ottica
Lunghezza d'onda 1,06 µm
Potenza nominale 2 kW
Fattore di qualità del fascio M2<5
Divergenza <=1,5 mrad
Assorbimento 110 kVA
Raffreddamento 42 kW

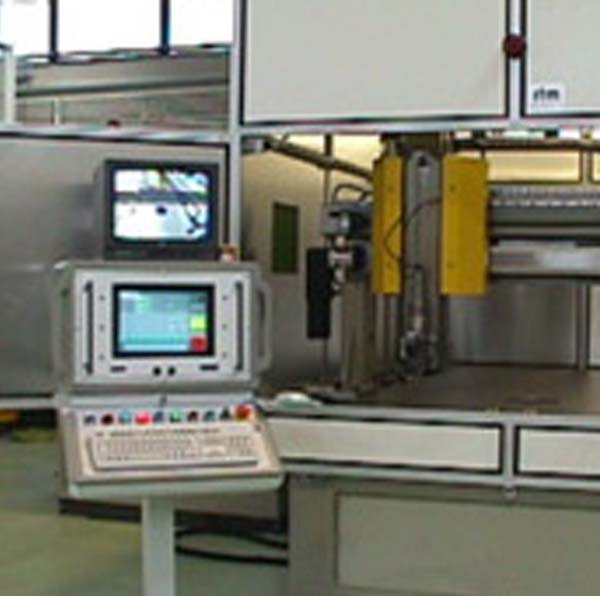

Caratteristiche Stazione di lavoro a portale di medie dimensioni ad ottica mobile
Assi cartesiani X,Y,Z, tavola rotativa, a, per saldature circonferenziali
Area di lavoro
X= 1000 mm
Y= 850 mm
Z= 350 mm
Velocità massima di movimentazione assi
Vx= 100 mm/s
Vy= 100 mm/s
Vz= 100 mm/s
Va= 5 rpm

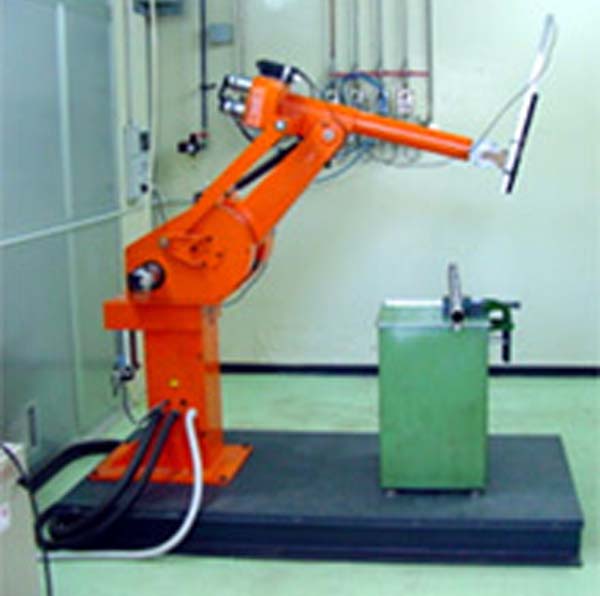

Caratteristiche Manipolatore OKY E 5000 a 5 gradi di libertà per saldature in 3 dimensioni su traiettorie complesse
Assi cartesiani X,Y,Z, tavola rotativa, a, per saldature circonferenziali
Area di lavoro 2 m2
Velocità cartesiana 70 mm/s
Velocità di rotazione brandeggio 45°/s
Nel laboratorio sono inoltre presenti:
- un'Officina Meccanica per la preparazione delle parti da lavorare e lo sviluppo di componenti per i sistemi laser (teste di saldatura, ugelli, sistemi di bloccaggio, sistemi di schermatura, etc.);
- un Laboratorio Metallografico, per l'analisi dei risultati ottenuti e conseguente messa a punto del processo di lavorazione su materiali metallici;
- uno Studio di Microscopia dotato di Microscopi LEICA DMRE (stereoscopico, con ingrandimenti da 25X a 1000X) ed OLYMPUS (stereoscopico, con ingrandimenti da 2X a 40X), con sistema fotografico e sistema di acquisizione digitale, e Microdurometro Zwick, per prove di durezza HV, HRC, HB.
